zhjc23h180红外热成像传感器
收藏

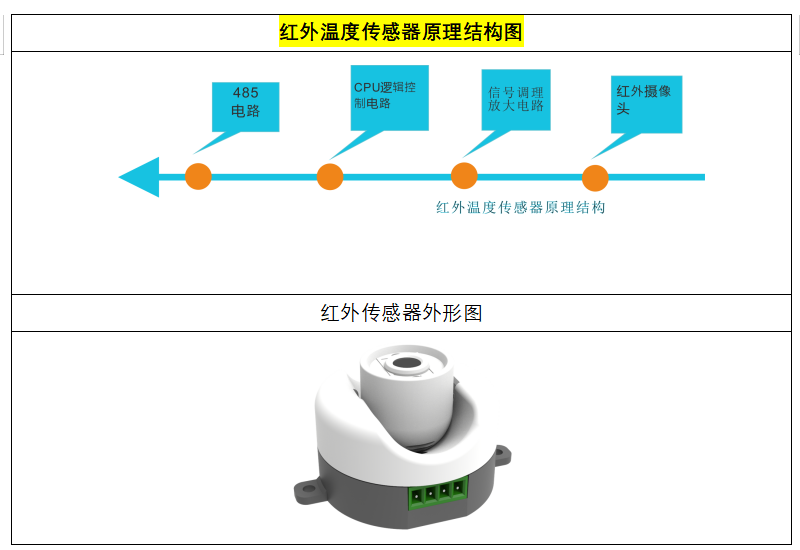

一、概述 电气设备温度监测点都处于高电压、大电流、强磁场的环境中，甚至有的监测点还处在密闭的空间中，由于强电磁噪声和高压绝缘、空间的限制等问题，通常的温度测量方法无法解决这些问题而无法使用。我公司自主开发设计的红外温度监测系统采用红外成像的方法采集数据。传感器安装在能照射到高压设备的位置，与接收设备之间无电气连接，因此该系统从根本上解决了高压设备接点运行温度不易实时在线监测的难题。 红外测温监测系统具有极高的可靠性和安全性，可视性强。系统配备标准通讯接口，可联网运行。通过上位机软件，可记录高压设备实时运行温度的数据。为高压设备的维修提供累积数据，实现了高压设备热故障预知维修。 二、红外温度传感器 红外温度传感器用于测量物体表面或接点处的温度，如高压开关柜内的裸露触点、母线连接处、户外刀闸及变压器等的运行温度。红外温度传感器是由红外温度传感器、信号调理放大、逻辑控制电路、等组成（如下图所示）。红外温度传感器将采集到的温度数据通过485信号发送到红外测温主机。

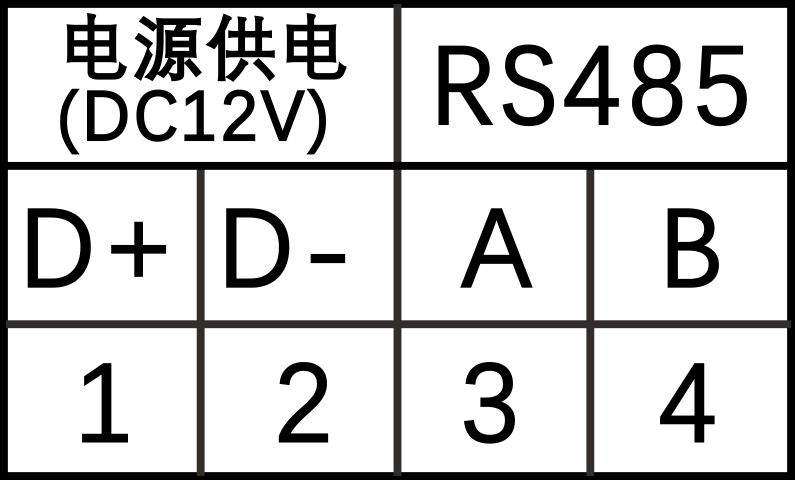

技术参数：
测量面积计算
视角：110°*75° 计算方法：W=2.86*L H=1.53*L 视角：55°*35° 计算方法：W=1.04*L H=0.63*L

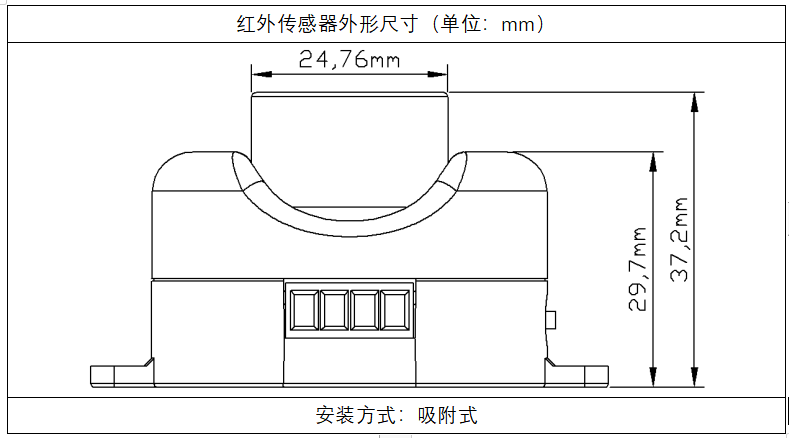

四、外形尺寸

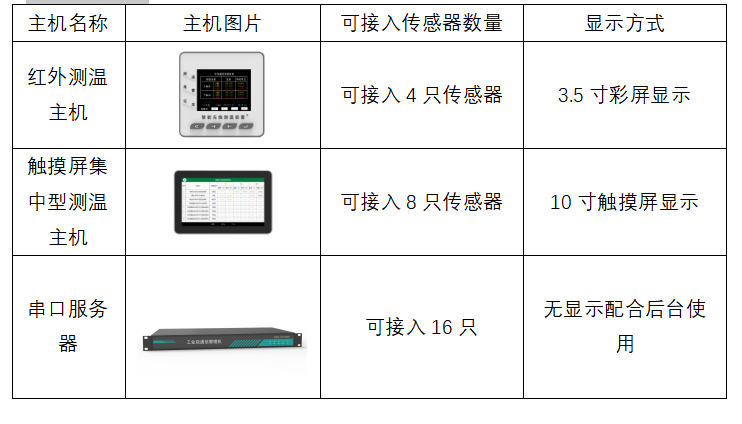

主机配置
|
||||||||||||||||||||||||||||||||
